1.8V

Date:2020-08-31 Views:1614


Status:

  UD=Under Development;

  S=Sampling;

  MP=Mass Production;

  NR=Nor Recommended for New Design;

  


  ZB25LD SpiFlash Family

  -1.65V to 1.95V;-40℃to 125℃

  -1M-bit to 8M-bit

  -Serial Peripheral Interface(SPI),Dual-SPI

  -Uniform 4KB,32KB&64KB erase


  ZB25LQ SpiFlash Family

  -1.65V to 1.95V;-40℃to 85℃

  -4M-bit to 128M-bit

  -SPI,Dual-SPI,Quad-SPI and QPI

  -Uniform 4KB,32KB&64KB erase

  -Erase and Program Suspend/Resume

  -Quad Page Program

  -Security:Individual Block Protect,OTP Registers,Serial Flash Discoverable parameters(SFDP)Registers

 High Performance

  -Maximum Data Transfer Rate:120MHz for SPI,480MHz for Quad SPI

  -Fast-boot or execute code(XIP)from SPI

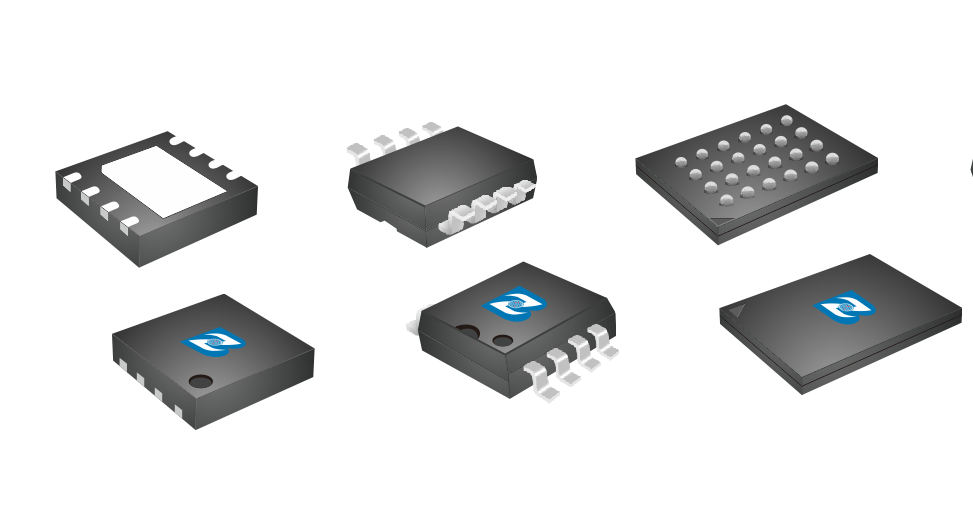

  Package Options

  -Space saving packages:8-pin SOIC,WSON,VSOP,USON,WLCSP,16-pin SOIC,24-ball TFBGA

  -Known Good Die(KGD)Wafers


  Wide Range of Applications

  -PCs,DVD,BluRay,WLAN,DSL/Cable Modem,Printers

  -Hard Drives,Set Top Box,LCD-TV,Mobile Phones,

  -Bluetooth,GPS,MP3,Meters,DSP,FPGAs and more



Part NO.


Density
Voltage
Type
Speed
Package
Status
ZB25LD20/10

2Mbit/

1Mbit

1.65V-1.95V
Dual SPI
70MHz

SOP8 150mil/SOP8 208mil

USON8 1.5*1.5mm/USON8 2*3mm

TSSOP8 173mil

MP
ZB25LD40
4Mbit
1.65V-1.95V
Dual SPI
70MHz

  SOP8 150mil/SOP8 208mil

  USON8 1.5*1.5mm/USON8 2*3mm

  TSSOP8 173mil

MP
ZB25LD80
8Mbit
1.65V-1.95V
Dual SPI
70MHz

SOP8 150mil/SOP8 208mil

USON8 2*3mm/USON8 4*3mm

TSSOP8 173mil

MP
ZB25LQ80
8Mbit
1.65V-1.95V

Quad SPI

Dual SPI

QPI

104MHz

SOP8 150mil/SOP8 208mil

USON8 2*3mm/USON8 4*3mm

TSSOP8 173mil

MP
ZB25LQ16
16Mbit
1.65V-1.95V

Quad SPI

Dual SPI

104MHz

SOP8 150mil/SOP8 208mil

USON8 2*3mm/USON8 4*3mm

TSSOP8 173mil

MP
ZB25LQ32
32Mbit
1.65V-1.95V

Quad SPI

Dual SPI

QPI

104MHz

SOP8 150mil/SOP8 208mil

USON8 4*3mm/USON8 4*4mm

TSSOP8 173mil

MP
ZB25LQ64
64Mbit
1.65V-1.95V

Quad SPI

Dual SPI

QPI

DTR

120MHz

SOP8 208mil

USON8 4*3mm/WSON8 5*6mm

TFBGA24(5*5 ball array)

TFBGA24(6*4 ball array)

UD
ZB25LQ128
128Mbit
1.65V-1.95V

Quad SPI

Dual SPI

QPI

104MHz

SOP8 208mil

WSON8 5*6mm/WSON8 6*8mm

TFBGA24(5*5 ball array)

TFBGA24(6*4 ball array)

MP
